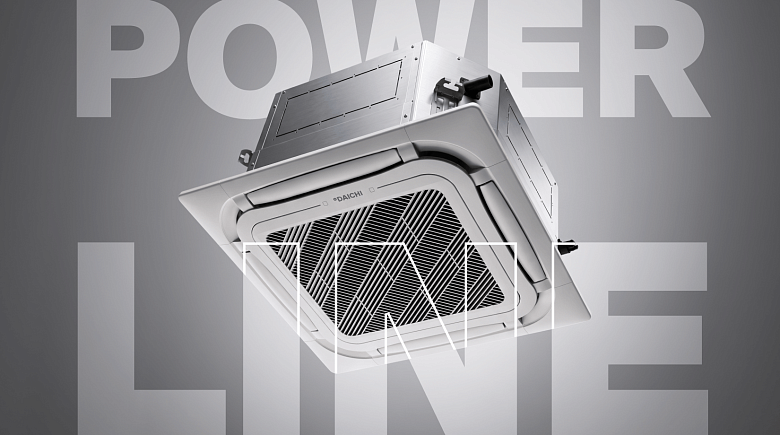

Daichi POWER LINE

Полупромышленные сплит-системы On/Off для коммерческих помещений: магазинов, гостиниц, серверных, офисов. Четыре типа внутренних блоков, 17 комплектов, стабильная работа от −15 до +49 °C.

On/Off R410A Modbus ЦПУ до 64 систем D-Arctic до −40 °C

4 типа внутренних блоков

3,5–16,1 кВт холодопроизводительность

17 комплектов в линейке

−15…+49 °C диапазон в режиме охлаждения

О серии POWER LINE

Кондиционеры серии POWER LINE подходят для помещений различного назначения — магазины, гостиницы, серверные, офисы, коммерческие помещения. Они отличаются стабильной производительностью, надёжностью и долговечностью, а также имеют различные режимы работы и дополнительные функции для удобства использования.

Магазины Гостиницы Серверные Офисы Коммерческие помещения

Модельный ряд

17 комплектов на общей платформе наружных блоков DF…CLOP. Типоразмер = холодопроизводительность в кВт × 10.

Тип блока	35 3,5 кВт	50 5,3 кВт	70 7,0 кВт	100 10,6 кВт	140 14,1 кВт	160 16,1 кВт
Кассетный 600×600 Панель DPT05L1 · ИК-пульт DRC61	DA35CLFP1X	DA50CLFP1X	—	—	—	—
Кассетный Панель DPC06L1 · ИК-пульт DRC61	—	—	DA70CLCP1X	DA100CLCP1X	DA140CLCP1X	DA160CLCP1X
Канальный Средне- и высоконапорный · пульт DC61W	DA35CLMP1X	DA50CLMP1X	DA70CLMP1X	DA100CLHP1X	DA140CLHP1X	DA160CLHP1X
Напольно-потолочный Универсальный монтаж · ИК-пульт DRC61	—	DA50CLKP1X	DA70CLKP1X	DA100CLKP1X	DA140CLKP1X	DA160CLKP1X
Наружный блок 1 фаза до 70 · 3 фазы от 100	DF35CLOP1X	DF50CLOP1X	DF70CLOP1X	DF100CLOP3X	DF140CLOP3X	DF160CLOP3X

Ключевые преимущества линейки

Преимущества, которые работают на любом объекте — от магазина до серверной.

Работа до −15 °C

Охлаждение и обогрев при наружной температуре до −15 °C. С доработкой D-Arctic — гарантированное охлаждение до −40 °C.

Все типы

Интеграция в Modbus

Через дополнительный интерфейс система встраивается в сеть Modbus: управление и мониторинг из диспетчерской.

Все типы

Центральное управление

Один центральный пульт управляет 64 системами: недельный таймер, запрет локального управления, мониторинг.

Все типы

Удалённое вкл / выкл

Специальные контакты на плате внутреннего блока — включение из диспетчерской и подключение к «карте гостя».

Все типы

Трасса до 50 м

У моделей 140–160 длина трассы до 50 м и перепад высот до 30 м. Гибкие решения для сложных объектов.

Модели 140–160

Дренажный насос

Встроенный насос поднимает конденсат до 1200 мм (600×600 — до 700 мм). Не нужен отдельный насос.

Кассетные · Канальный

Подмес свежего воздуха

К внутреннему блоку можно присоединить воздуховод для подмеса наружного воздуха.

Все типы

Коррозионная стойкость

Корпус наружного блока и теплообменники со специальным покрытием от влаги, абразива и агрессивных веществ.

Все типы

Ключевые особенности серии

Подача воздуха по 8 направлениям

Широкий диапазон угла потока

Широкий диапазон рабочих температур

Подготовка к тёплому старту

Подмес атмосферного воздуха

Коррозионная стойкость

Встроенный дренажный насос

Расширенные параметры фреоновой трассы

Интеграция в сеть Modbus

Центральное управление

Удалённое включение / выключение

Двухрядный конденсатор

Хладагент R-410A

Простой монтаж

Гибкость монтажа

Регулировка статического напора

Протяжённый воздушный поток

600

Кассетный тип 600×600

Сплит-система кассетного типа в компактном исполнении — идеальное решение для коммерческих помещений: внутренний блок монтируется в стандартную ячейку подвесного потолка 600×600 мм. Встроенный дренажный насос отводит конденсат на высоту до 700 мм, а надёжный компрессор наружного блока обеспечивает стабильную работу при наружной температуре до −15 °C.

3,5–5,3 кВт

холодопроизводительность

600×600 мм

монтаж в ячейку подвесного потолка

700 мм

подъём конденсата встроенным насосом

Комплект поставки

Внутренний блок · Декоративная панель DPT05L1 · Наружный блок · ИК-пульт DRC61

Дополнительно: проводной пульт DC61W (приобретается отдельно), интерфейс Modbus, центральный пульт (опционально)

УТП

Подача воздуха по восьми направлениям

Декоративная панель DPT05L1 подаёт воздух в четырёх направлениях и дополнительно через углы.

Широкий диапазон угла воздушного потока

Горизонтальные жалюзи меняют положение в диапазоне 45–80° для кондиционирования всего пространства.

Подготовка к тёплому старту

В режиме обогрева вентилятор включается только после прогрева теплообменника — без холодного потока воздуха.

Протяжённые трубопроводы

Длина трассы до 20 м, перепад высот до 15 м — гибкость при монтаже и проектировании.

Подмес атмосферного воздуха

К внутреннему блоку можно присоединить воздуховод для подмеса свежего наружного воздуха.

Встроенный дренажный насос

Конденсат из внутреннего блока отводится на высоту до 700 мм.

Широкий диапазон рабочих температур

Охлаждение и обогрев при наружной температуре до −15 °C. С доработкой D-Arctic — охлаждение до −40 °C.

Коррозионная стойкость

Корпус наружного блока и теплообменники защищены покрытиями от влаги, абразива и агрессивных веществ.

Интеграция в сеть Modbus

Дополнительный интерфейс позволяет управлять системами кондиционирования и отслеживать их работу в сети Modbus.

Технические характеристики

Параметр	Ед.	DA35CLFP1X + DPT05L1 DF35CLOP1X	DA50CLFP1X + DPT05L1 DF50CLOP1X
Электропитание	В, Гц, Ф	220~240, 50, 1	220~240, 50, 1
Производительность: охл. / нагрев	кВт	3,52 / 3,96	5,28 / 5,60
Потребляемая мощность: охл. / нагрев	кВт	1,30 / 1,28	1,70 / 1,55
Рабочий ток: охл. / нагрев	A	6,60 / 5,80	7,80 / 6,80
EER / класс		2,71 / D	3,10 / B
СОР / класс		3,10 / D	3,61 / A
Годовое энергопотребление	кВт·ч	650	850
Расход воздуха (макс./сред./мин.)	м³/ч	800 / 680 / 580	800 / 680 / 580
Шум внутр. блока (выс./сред./низ.)	дБА	45 / 42 / 39	45 / 42 / 39
Уровень шума наружного блока	дБА	53	55
Габариты внутр. блока (Ш×В×Г)	мм	570×260×570	570×260×570
Габариты наруж. блока (Ш×В×Г)	мм	730(+50)×545×285	800(+60)×545×315
Габариты панели (Ш×В×Г)	мм	650×55×650	650×55×650
Вес: внутр. / наруж. / панель	кг	16,0 / 28,0 / 2,2	16,0 / 36,0 / 2,2
Хладагент / заводская заправка		R410A / 0,75	R410A / 1,10
Дозаправка (трасса более 5 м)	г/м	20	20
Диаметр труб: жидкость / газ	мм (дюйм)	6,35 (1/4") / 12,7 (1/2")	6,35 (1/4") / 12,7 (1/2")
Длина трассы / перепад высот (макс.)	м	20 / 15	20 / 15
Рабочие температуры: охл. / нагрев	°C	−15~49 / −15~24	−15~49 / −15~24
Высота подъёма конденсата	мм	700	700

Инструкция по монтажу (PDF)

7–16

Кассетный тип (полноразмерный)

Сплит-система кассетного типа в полноразмерном исполнении решает задачи по кондиционированию коммерческих помещений различной площади благодаря широкому диапазону мощностей от 7 до 16,1 кВт. Комфортную эксплуатацию обеспечивают встроенный дренажный насос с высотой подъёма конденсата до 1200 мм и функция подмеса свежего воздуха. Система работает в диапазоне от −15 до +49 °C.

7,0–16,1 кВт

холодопроизводительность

1200 мм

подъём конденсата встроенным насосом

50 / 30 м

трасса / перепад высот (модели 140–160)

Комплект поставки

Внутренний блок · Декоративная панель DPC06L1 · Наружный блок · ИК-пульт DRC61

УТП

Встроенный дренажный насос

Конденсат отводится на высоту до 1200 мм.

Подмес атмосферного воздуха

Присоединение воздуховода для подмеса свежего наружного воздуха.

Двухрядный конденсатор

Высокая производительность во всём диапазоне температур.

Расширенные параметры трассы

Длина до 50 м, перепад высот до 30 м — для сложных проектов.

Центральное управление

Центральный пульт управляет 64 системами: недельный таймер, запрет локального управления, мониторинг.

Простой монтаж

Удобное для монтажа исполнение с интуитивно понятными подключениями.

Интеграция в Modbus

Управление и мониторинг из диспетчерской через сеть Modbus.

Подача воздуха по 8 направлениям

Панель DPC06L1 подаёт воздух в 4 направлениях и через углы.

Технические характеристики

Параметр	Ед.	DA70CLCP1X + DPC06L1 / DF70CLOP1X	DA100CLCP1X + DPC06L1 / DF100CLOP3X	DA140CLCP1X + DPC06L1 / DF140CLOP3X	DA160CLCP1X + DPC06L1 / DF160CLOP3X
Электропитание	В, Гц, Ф	220~240, 50, 1	380~415, 50, 3	380~415, 50, 3	380~415, 50, 3
Производит.: охл. / нагрев	кВт	7,03 / 7,40	10,55 / 11,70	14,07 / 15,24	16,12 / 17,60
Потребл. мощн.: охл. / нагрев	кВт	2,15 / 1,87	3,50 / 3,43	4,68 / 4,60	5,55 / 5,57
Рабочий ток: охл. / нагрев	A	9,35 / 8,13	7,20 / 7,00	8,10 / 8,00	10,0 / 10,0
EER / класс		3,27 / A	3,01 / B	3,01 / B	2,90 / C
СОР / класс		3,96 / A	3,41 / B	3,31 / C	3,16 / D
Годовое энергопотребление	кВт·ч	1075	1750	2340	2775
Расход воздуха	м³/ч	1450 / 1200 / 1050	1800 / 1450 / 1250	2000 / 1500 / 1300	2000 / 1500 / 1300
Шум внутр. блока	дБА	46 / 42 / 39	52 / 47 / 43	52 / 47 / 43	52 / 47 / 43
Шум наружного блока	дБА	57	58	58	60
Габариты внутр. (Ш×В×Г)	мм	840×246×840	840×246×840	840×288×840	840×288×840
Габариты наруж. (Ш×В×Г)	мм	825(+68)×655×310	970(+74)×805×395	940(+50)×1325×370	940(+50)×1325×370
Габариты панели	мм	950×55×950	950×55×950	950×55×950	950×55×950
Вес: внутр. / наруж. / панель	кг	26 / 46 / 5,3	26 / 64 / 5,3	29 / 85 / 5,3	29 / 91 / 5,3
Хладагент / заправка		R410A / 1,65	R410A / 2,25	R410A / 2,70	R410A / 2,90
Дозаправка (трасса > 5 м)	г/м	50	50	50	50
Диаметр труб: жидкость / газ	мм	9,52 / 15,88	9,52 / 15,88	9,52 / 19,05	9,52 / 19,05
Длина трассы / перепад (макс.)	м	20 / 15	30 / 20	50 / 30	50 / 30
Раб. температуры: охл. / нагрев	°C	−15~49 / −15~24	−15~49 / −15~24	−15~49 / −15~24	−15~49 / −15~24
Высота подъёма конденсата	мм	1200	1200	1200	1200

Инструкция по монтажу (PDF)

→

Канальный тип

Сплит-система канального типа с регулируемым статическим напором — отличное решение для скрытого монтажа благодаря небольшой высоте блока от 200 до 245 мм. Регулируемый напор позволяет настроить микроклимат в одном или нескольких помещениях. Внутренний блок оснащён дренажным насосом, проводным пультом и возможностью подключения к терминалу «карты гостя».

3,5–16,1 кВт

холодопроизводительность

200–245 мм

высота внутреннего блока

0–160 Па

регулируемый статический напор

Комплект поставки

Внутренний блок DA35-70CLMP1X / DA100-160CLHP1X · Наружный блок DF35-70CLOP1X / DA100-160CLOP3X · Проводной пульт DC61W

Дополнительно: комплект для беспроводного управления, интерфейс Modbus, центральный пульт (опционально)

УТП

Гибкость монтажа

Воздуховоды можно присоединить снизу или с тыльной стороны внутреннего блока.

Регулировка статического напора

Напор регулируется в диапазонах 0–60, 0–120 или 0–160 Па.

Коррозионная стойкость

Корпус и теплообменники защищены от влаги, абразива и агрессивных веществ.

Удалённое вкл / выкл

Контакты на плате — включение из диспетчерской и подключение к «карте гостя».

Подмес атмосферного воздуха

Присоединение воздуховода для подмеса свежего наружного воздуха.

Расширенные параметры трассы

Длина до 50 м, перепад высот до 30 м.

Интеграция в Modbus

Управление и мониторинг из диспетчерской.

Встроенный дренажный насос

Конденсат отводится на высоту до 1200 мм.

Технические характеристики

Параметр	Ед.	DA35CLMP1X DF35CLOP1X	DA50CLMP1X DF50CLOP1X	DA70CLMP1X DF70CLOP1X	DA100CLHP1X DF100CLOP3X	DA140CLHP1X DF140CLOP3X	DA160CLHP1X DF160CLOP3X
Электропитание	В, Гц, Ф	220~240, 50, 1	220~240, 50, 1	220~240, 50, 1	380~415, 50, 3	380~415, 50, 3	380~415, 50, 3
Производит.: охл. / нагрев	кВт	3,52 / 3,73	5,28 / 5,60	7,03 / 7,40	10,55 / 11,70	14,07 / 15,24	16,12 / 17,60
Потребл. мощн.: охл. / нагрев	кВт	1,30 / 1,28	1,73 / 1,55	2,15 / 1,88	3,50 / 3,43	4,68 / 4,42	5,55 / 5,01
Раб. ток: охл. / нагрев	A	6,6 / 5,8	8,00 / 7,50	9,35 / 8,20	7,20 / 7,00	8,10 / 8,00	10,0 / 9,50
EER / класс		2,71 / D	3,05 / B	3,27 / A	3,01 / B	3,01 / B	2,90 / C
СОР / класс		2,91 / D	3,61 / A	3,95 / A	3,41 / B	3,45 / B	3,51 / B
Годовое энергопотребление	кВт·ч	650	865	1075	1750	2340	2775
Расход воздуха (4 скор.)	м³/ч	613/513/433/388	950/800/590/520	1400/1300/1000/900	1600/1400/1200/1000	2200/2000/1800/1600	2200/2000/1800/1600
Внешнее стат. давление	Па	20	25	37	37	50	50
Диапазон стат. давления	Па	0–60	0–60	0–120	0–160	0–160	0–160
Шум внутр. блока (4 скор.)	дБА	39/37/33/29	39/35/31/28	44/39/37/36	47/43/40/37	50/46/44/41	50/46/44/41
Шум наружного блока	дБА	53	55	57	58	58	60
Габариты внутр. (Ш×В×Г)	мм	700×200×460	1000×200×460	1000×245×700	1000×245×700	1400×245×700	1400×245×700
Габариты наруж. (Ш×В×Г)	мм	730(+50)×545×285	800(+60)×545×315	825(+68)×655×310	970(+74)×805×395	940(+50)×1325×370	940(+50)×1325×370
Вес: внутр. / наруж.	кг	18 / 28	20 / 36	32 / 46	32 / 64	42 / 85	42 / 91
Хладагент / заправка		R410A / 0,75	R410A / 1,10	R410A / 1,65	R410A / 2,25	R410A / 2,70	R410A / 2,90
Дозаправка (> 5 м)	г/м	20	20	50	50	50	50
Диаметр труб: жидк. / газ	дюйм	1/4" / 1/2"	1/4" / 1/2"	3/8" / 5/8"	3/8" / 5/8"	3/8" / 3/4"	3/8" / 3/4"
Длина трассы / перепад	м	20 / 15	20 / 15	20 / 15	30 / 20	50 / 30	50 / 30
Раб. темп.: охл. / нагрев	°C	−15~49 / −15~24	−15~49 / −15~24	−15~49 / −15~24	−15~49 / −15~24	−15~49 / −15~24	−15~49 / −15~24

DA35-70CLMP1X — средненапорные, DA100-160CLHP1X — высоконапорные.

Инструкция по монтажу (PDF)

⇅

Напольно-потолочный (универсальный)

Сплит-система напольно-потолочного типа — универсальное решение с гибким монтажом на потолок или на стену рядом с полом. Модельный ряд от 5 до 16 кВт позволяет кондиционировать помещения большой площади и удлинённые пространства благодаря протяжённому воздушному потоку. Качество воздуха обеспечивают встроенный фильтр и подмес свежего воздуха.

5,3–16,1 кВт

холодопроизводительность

235 мм

высота внутреннего блока

Пол / потолок

универсальный монтаж

Комплект поставки

Внутренний блок DA50/70/100/140/160CLKP1X · Наружный блок DF50-70CLOP1X / DF100-160CLOP3X · ИК-пульт DRC61

УТП

Двухрядный конденсатор

Высокая производительность во всём диапазоне температур.

Подмес атмосферного воздуха

Присоединение воздуховода для подмеса свежего воздуха.

Коррозионная стойкость

Защита от влаги, абразива и агрессивных веществ.

Центральное управление

Управление 64 системами с одного пульта.

Простой монтаж

Удобное исполнение с интуитивно понятными подключениями.

Расширенные параметры трассы

Длина до 50 м, перепад высот до 30 м.

Интеграция в Modbus

Управление и мониторинг из диспетчерской.

Широкий диапазон температур

Охлаждение и обогрев до −15 °C, с D-Arctic — до −40 °C.

Технические характеристики

Параметр	Ед.	DA50CLKP1X DF50CLOP1X	DA70CLKP1X DF70CLOP1X	DA100CLKP1X DF100CLOP3X	DA140CLKP1X DF140CLOP3X	DA160CLKP1X DF160CLOP3X
Электропитание	В, Гц, Ф	220~240, 50, 1	220~240, 50, 1	380~415, 50, 3	380~415, 50, 3	380~415, 50, 3
Производит.: охл. / нагрев	кВт	5,28 / 5,60	7,03 / 7,40	10,55 / 11,70	14,07 / 15,24	16,12 / 17,60
Потребл. мощн.: охл. / нагрев	кВт	1,70 / 1,47	2,15 / 1,95	3,50 / 3,24	4,68 / 4,42	5,55 / 5,01
Раб. ток: охл. / нагрев	A	7,5 / 6,8	9,35 / 8,5	7,2 / 7,0	8,1 / 8,0	10,0 / 9,5
EER / класс		3,11 / B	3,27 / A	3,01 / B	3,01 / B	2,90 / C
СОР / класс		3,81 / A	3,80 / A	3,61 / A	3,45 / B	3,51 / B
Годовое энергопотребление	кВт·ч	850	1075	1750	2340	2775

Полные характеристики (расход воздуха, шум, габариты, хладагент, диаметры труб) — в инструкции по монтажу.

Инструкция по монтажу (PDF)

Пульты и системы управления

DRC61

Инфракрасный пульт

Кассетные 600×600 и полноразмерные, напольно-потолочные.

В комплекте

DC61W

Проводной пульт

Канальные (в комплекте), опция для остальных типов. Таймер, режимы, функции.

Канальные — в комплекте, остальные — опция

ЦПУ

Центральный пульт управления

Управление до 64 системами: недельный таймер, запрет локального управления, мониторинг.

Опция

Modbus

Интеграция в сеть Modbus

Управление и мониторинг системами кондиционирования из диспетчерской через дополнительный интерфейс.

Опция

Наружные блоки

1 фаза (220~240 В) до типоразмера 70, 3 фазы (380~415 В) от типоразмера 100. Работа до −15 °C.

Модель	Ш×В×Г, мм	Вес, кг	Шум, дБА
DF35CLOP1X	730(+50)×545×285	28	53
DF50CLOP1X	800(+60)×545×315	36	55
DF70CLOP1X	825(+68)×655×310	46	57
DF100CLOP3X	970(+74)×805×395	64	58
DF140CLOP3X	940(+50)×1325×370	85	58
DF160CLOP3X	940(+50)×1325×370	91	60

Нужен подбор оборудования Daichi POWER LINE?

Поможем выбрать подходящий тип и типоразмер для вашего объекта в Калининграде и области

Позвонить: 390-910
